第一時間到達現場給與技術支持指導 盡顯常駐專家團隊為園區安全生產保駕護航的服務優勢
2018年11月23日上午，協會大路代表處從天潤化肥獲悉2號鍋爐水冷壁管漏水、灰水泵不打量的情況匯報后，第一是時間立即組織4名專家趕赴企業，深入現場勘查，與相關技術管理人員交流，全面了解水冷壁管漏水、灰水泵不打量問題，并深入分析原因，提出了相關建議，給與企業強大的技術支撐，盡顯專家團隊常駐園區服務企業模式的技術優勢。
一、水冷壁泄露情況
2號鍋爐（B0210-2）系濟南鍋爐集團有限公司于2010年出廠的循環流化床鍋爐（型號YG-220/9.8-M1），蒸汽產能220T/H，蒸汽出口壓力9.8MPa，蒸汽溫度540℃。
代表處專家首先對員工能夠及時發現隱患并正確處理予以充分肯定，同時提出以下建議：
1.結合此次鍋爐專項檢查，核實該處水冷壁材質是否與設計要求一致，同時確認一下該處水冷壁管道是否進行過更換。
2.嚴格控制爐水指標，核實最近一個月的爐水指標情況，如果出現不合格情況，是否及時記錄并處理。
3.嚴格按照操作規程及工藝卡片的指標要求進行操作，嚴禁超負荷、超溫、超壓運行。
4. 加強管道耐磨材料熱熔敷的質量檢查。
5. 利用鍋爐檢修期間，增加水冷壁管的檢測、檢查數量。
6.對于需要更換的水冷壁管道，嚴把材質、施工及驗收質量關。
二、灰水泵不打量的情況
11月23日凌晨4時，天潤化肥氣化兩臺高壓灰水泵（8級離心高壓泵、壓力由0.2MPa提升至7.4MPa）因機械密封泄漏，不打量停車，導致氣化爐停爐，從而全裝置停車。該泵因機械密封泄漏，多次倒泵檢修。
初步判斷是由于轉子末端的節流襯套與軸的間隙過大，機泵內高壓側的灰水進入低壓側，導致機械密封漏水，從而造成灰水泵不打量。
針對該起事件，代表處專家提出以下建議：
1.加強機泵檢修質量，嚴格按照檢修規程要求進行檢修。
2.加強機泵易損備品備件管理，尤其是關鍵機泵，“兵馬未動、糧草先行”，相關人員定期盤庫，備品備件不足時，及時補庫。
3.針對節流襯套與軸的間隙過大的問題，建議企業加強日常工藝操作管理，核實是否定期清理泵入口濾網以及入口濾網的目數是否滿足要求等。
一、水冷壁泄露情況
2號鍋爐（B0210-2）系濟南鍋爐集團有限公司于2010年出廠的循環流化床鍋爐（型號YG-220/9.8-M1），蒸汽產能220T/H，蒸汽出口壓力9.8MPa，蒸汽溫度540℃。

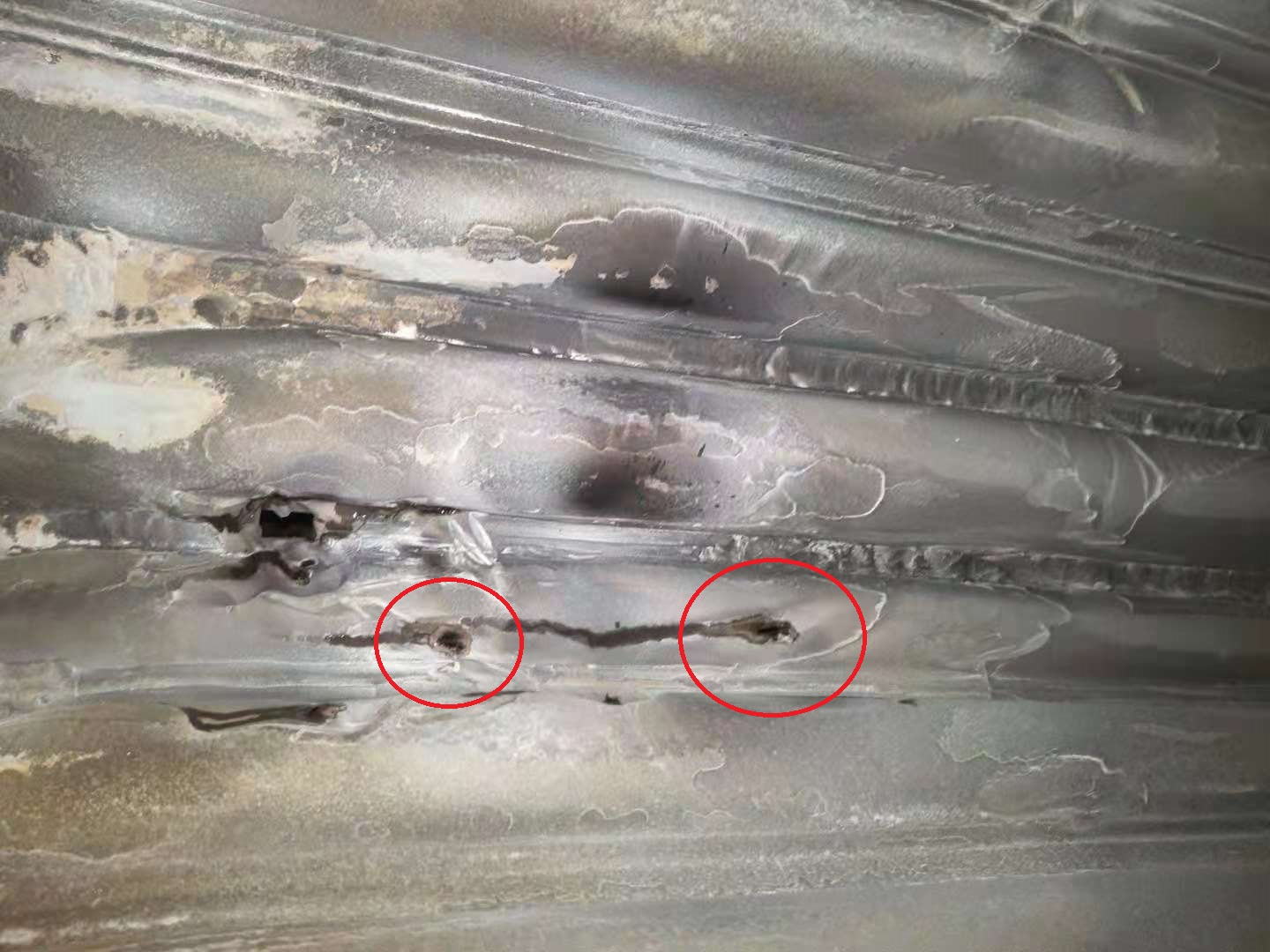

圖1 水冷壁管泄漏點
11月19日晚11點左右，當班人員發現2號鍋爐“汽水差計量表”顯示數值為10～20噸（正常值為0或負值），懷疑鍋爐水冷壁管泄漏，觀察運行。11月20日9點左右，當班人員發現鍋爐汽水差計量表數值增加到26噸，隨即停爐檢查。經檢查發現，爐膛前墻東北側衛燃帶上方1米處有2根水冷壁管穿孔，水冷壁管漏水，問題確定后，企業開始組織維修。

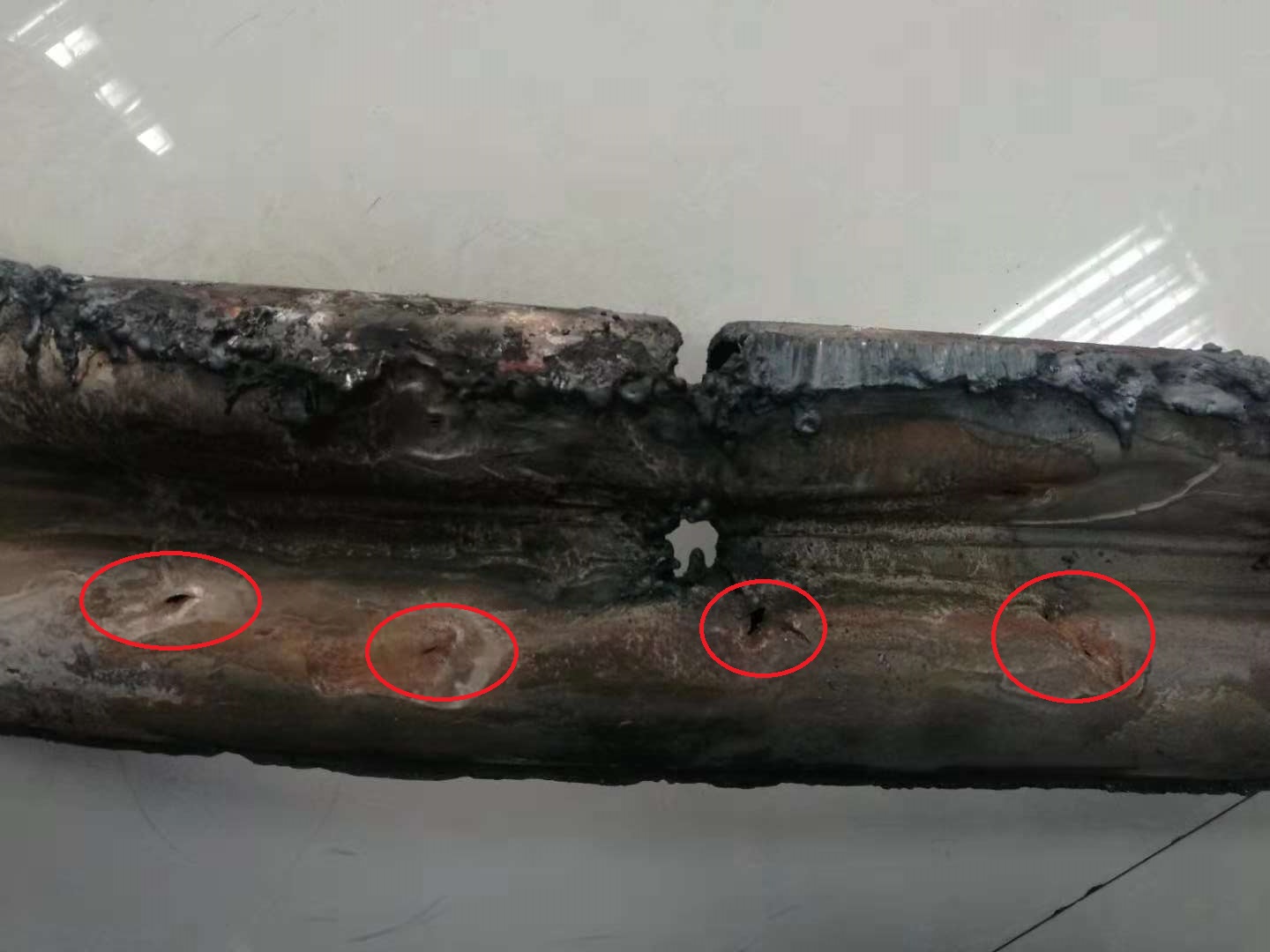

圖2 水冷壁管泄漏點
11月21日早，開始切割有漏點的水冷壁管，并用測厚儀檢測漏水管段附近的水冷壁管，對厚度小于4.5毫米（設計壁厚5毫米）的管段全部更換，至11月22日凌晨3時，水冷壁管更換檢修作業結束，并打壓試驗合格。
圖3 水冷壁管泄漏點處的耐磨材料顏色不一致
初步判斷原因是水冷壁管受煙氣、固體物料的沖擊磨損及沖刷磨損，外壁減薄，導致泄漏。同時發現，水冷壁管外壁噴涂的耐磨材料在泄漏處有起皮現象，也可能與耐磨材料噴涂施工質量有關。代表處專家首先對員工能夠及時發現隱患并正確處理予以充分肯定，同時提出以下建議：
1.結合此次鍋爐專項檢查，核實該處水冷壁材質是否與設計要求一致，同時確認一下該處水冷壁管道是否進行過更換。
2.嚴格控制爐水指標，核實最近一個月的爐水指標情況，如果出現不合格情況，是否及時記錄并處理。
3.嚴格按照操作規程及工藝卡片的指標要求進行操作，嚴禁超負荷、超溫、超壓運行。
4. 加強管道耐磨材料熱熔敷的質量檢查。
5. 利用鍋爐檢修期間，增加水冷壁管的檢測、檢查數量。
6.對于需要更換的水冷壁管道，嚴把材質、施工及驗收質量關。
二、灰水泵不打量的情況
11月23日凌晨4時，天潤化肥氣化兩臺高壓灰水泵（8級離心高壓泵、壓力由0.2MPa提升至7.4MPa）因機械密封泄漏，不打量停車，導致氣化爐停爐，從而全裝置停車。該泵因機械密封泄漏，多次倒泵檢修。

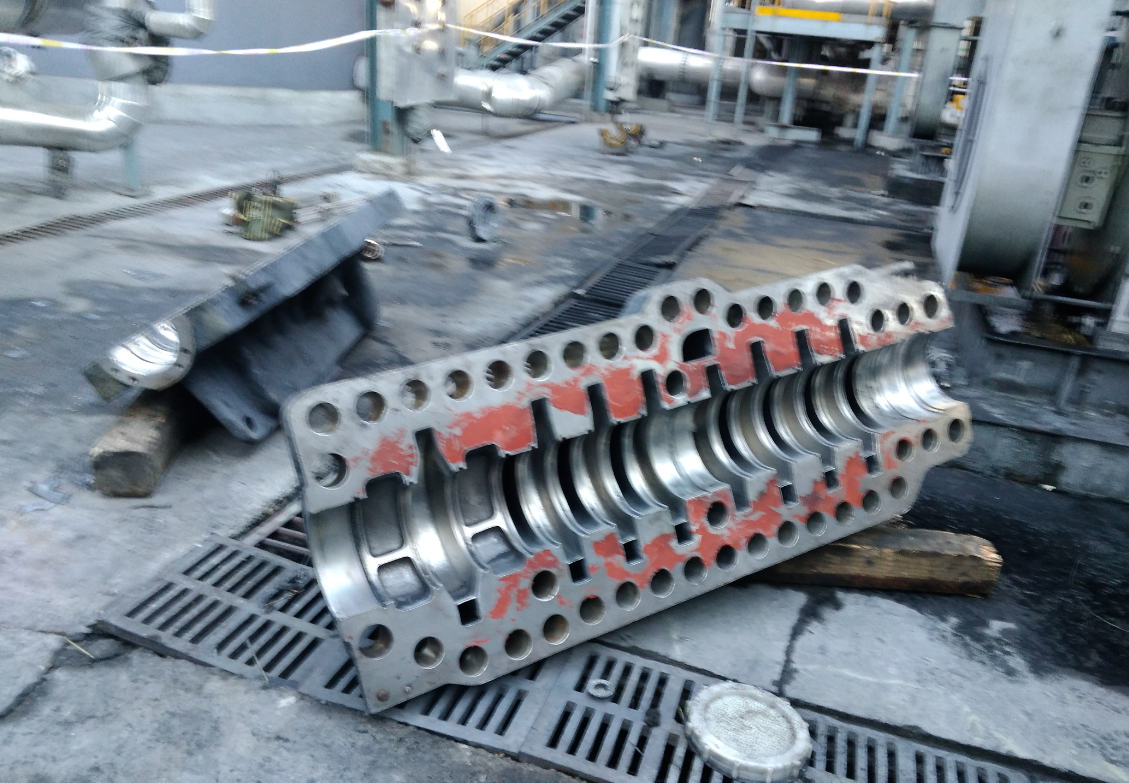

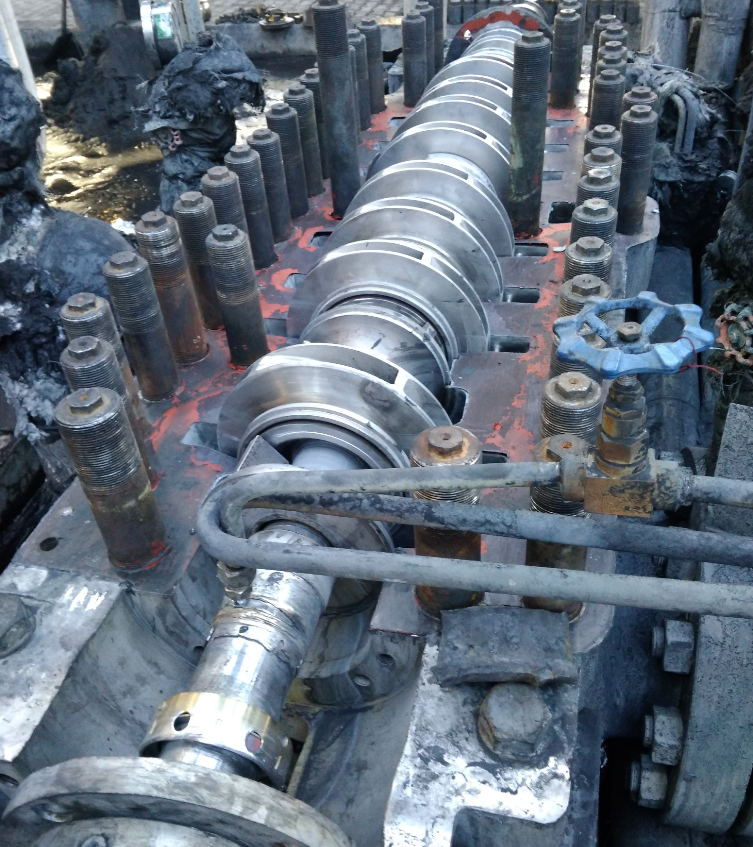

圖4 高壓灰水泵檢修現場
初步判斷是由于轉子末端的節流套與軸的間隙過大，高壓側的灰水進入低壓側，導致機械密封漏水，從而造成灰水泵不打量。目前企業已聯系專業維修單位，將轉子外委維修，預計需要3天左右。初步判斷是由于轉子末端的節流襯套與軸的間隙過大，機泵內高壓側的灰水進入低壓側，導致機械密封漏水，從而造成灰水泵不打量。
針對該起事件，代表處專家提出以下建議：
1.加強機泵檢修質量，嚴格按照檢修規程要求進行檢修。
2.加強機泵易損備品備件管理，尤其是關鍵機泵，“兵馬未動、糧草先行”，相關人員定期盤庫，備品備件不足時，及時補庫。
3.針對節流襯套與軸的間隙過大的問題，建議企業加強日常工藝操作管理，核實是否定期清理泵入口濾網以及入口濾網的目數是否滿足要求等。
圖5 協會專家與企業相關人員進行溝通、交流
